作動させた EPDM/NBR の弾力性のあるつけられていたボルトで固定されたボンネットのゲート弁/水ゲート弁

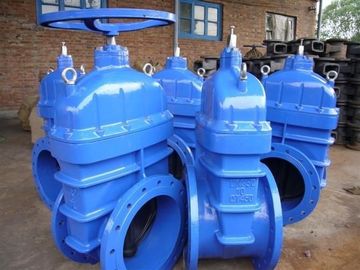

EPDM/NBR の座席が付いている WRAS DN1200 GGG 50 ボディ/ボンネットの弾力性のあるつけられていたゲート弁


弾力性のある座席ゲート弁はクリーン ウォーターの輸送で用いられます。



弁のゲートか閉鎖のメンバーは鋳鉄材料から成っているくさびの形に普通あります

十分に険しい高圧および高い流れの適用のために適するためであるため。



弾力性のある座席ゲート弁では、弁のくさびの GAIMEN はエラストマーが塗られます

材料泡堅いシールを高い操作圧力で提供するため。



弁のくさびは弁を進めるか、または引き込めるために通された茎の回転によって作動します

弁ハウジングの水路の内でくさびで留めて下さい。



弁の閉鎖に、端の弾力性のある材料は内部の泡堅いシールを形作ります

バルブ本体の表面。 オペレーティング システム弁の土か他の汚染はに導くことができます

くさびまたは他の機能不全の不完全なシーリング。



現在の発明のもう一つの目的は持っている弾力性のある座席ゲート弁を提供することです

容易に汚染の有害な効果を克服する改良されたくさびオペレータ システムは構造の間に導入するか、または弁に運ばれたプロダクトの内で引きずりました。



調査から明白になる現在の発明のこれらそして他の目的

付けられた記述およびデッサンは弁の整理、それでから成り立ちます弁提供されます

それを収容して弁の通路内の水通路そしてバルブ シートを定義します。



ハウジングの通路の内で気分にさせられる弁のくさびは操作の方向に沿って動きます

弁を通る水の流れを妨げるバルブ シートと接触する閉鎖した位置間

通路および開位置弁の通路を通る水の流れを許可します。



組の間隔をあけられた別トラックはくさびの弁ハウジングの内でどちら側でも気分にさせられます

そして操作の方向に沿って伸ばして下さい。 組の反対された翼は弁のくさびを続けていきました、

各トラックの旅行。 弁のくさびにつながれる弁茎は開いた弁と弁の閉鎖した位置間の方向を交換する反対の弁のくさびを動かします。



ローラーはトラックとの転がり約束のための翼で運ばれ、スクレーパーの刃はあります

トラックからのスクレープの汚染にローラー隣接した翼を続けていきました。



トラックははさみ金の有無にかかわらず提供されるかもしれません。 翼がローラーなしでのために提供されれば

軽いローディングの適用、例えば、トラックははさみ金なしでできれば提供されます。



軽いロード状態は水平に方向づけられるの上部端に、例えば、起こるかもしれません

弁の整理。 但し、底の重いロード状態の下で例えば、

翼が提供されることが水平に作動させた弁の整理の終わり、好まれます

負荷軸受けローラーを使って。



この場合トラックが一般に U 字型のはさみ金を与えられることが、また好まれます

ステンレス鋼のような険しい材料の断面そして作られて。


指定:



いいえ	部分名	材料
1	ボディ	延性がある鋳鉄
2	くさび	延性がある鋳鉄 + EPDM
3	茎のナット	ZCuAl10Fe3 砲金
4	ガスケット	EPDM
5	ボンネット	延性がある鋳鉄
6	腺のガスケット	ZCuAl10Fe3 砲金
7	茎	2Cr13 S.S.x 20Cr13
8	腺	延性がある鋳鉄
9	ゴム製ワイパー	EPDM/NBR
10	手車輪	延性がある鋳鉄




特徴



⊙のショットブラスト

ショットブラストによって終わる保護表面および表面は滑らかおよび neatness です。



⊙の艶消し塗りの座席

着席の休憩、のない滑らかで連続的な穴の方法不純物を pilled 得ることは容易ではないです。

液体をすぐに作ります。



ゴムと扱う⊙

内部および外それから作るゴム製加硫の高度の知識が塗られます

本当にゴムの伸縮性の、厳密な幾何学次元を確かめれば。 ゴム製および延性がある

 ほとんど一緒の鋳鉄弁手。 これは長期使用による衰えを避けることができます。



⊙の反腐食

内部および外無毒な粉のエポキシ樹脂が抵抗する腐食の容量を増強し、質を上げるために塗られます

給水の。



⊙の Ruggedization

より古い延性がある鉄弁は nonego によって影響を与えられることの後で破裂し易いです。 それは停止できます

破裂は延性がある鉄のよい機械工の機能によって決まります。



⊙ 3 の「○」の密封されたリング

3 「O を使うと」–リングは、漏出「O」非常に減らし、–リングはある場合もあります

圧力とそして水を停止しないでこの条件の下で取り替えられる。 推圧 axletree

摩擦抵抗を減らし、操作上のトルクを下げます。 そしてそれはスイッチ シールである場合もあります

開閉リング。



⊙の堅い円形ボディ

ボディは、堅い幾何学のサイズ外に保障します弁の内部のシーリングを細かく創設されます

プロセス。



⊙のライト級選手

このボディは延性がある鉄、それからです olds より 20%-30% ライター成っています。 容易に固定に

整備。



適用: この弁はそのような物の開くか、または閉鎖の固定のための液体の管で広く適用しました

 、汚水処理、電力、エネルギー論の管、化学薬品、船積み、エネルギー源等水をまいて下さい。



適当な標準

⊙のアメリカの標準
ANSI/AWWA C509 への設計
ASME B16.10-2000 （ISO 3 つのシリーズ）へのさしせまった次元
SME/ANSI B16.42-1998 へのフランジそして訓練
⊙の英国工業規格
BS5163、BS5150 への設計
BS5163 （ISO 3series、ISO19 シリーズ）へのさしせまった次元
BS4504 part1 （EN1092）へのフランジそして訓練
⊙ドイツ標準
DIN3352 への設計
DIN3202 （F4 へのさしせまった次元: ISO 14 のシリーズ; F5: ISO 15 のシリーズ）
BS EN1092 へのフランジそして訓練

適用: 広くそのような水の開くか、または閉鎖の固定のための液体管で加えられるこの弁

汚水処理、電力、エネルギー論の管、化学薬品、船積み、エネルギー源等。
