係員付き駐車サービスのための屋内スマートな駐車ガイダンス制度のコントローラー

係員付き駐車サービスのための屋内スマートな駐車ガイダンス制度のコントローラー

指定

1. 駐車制御システムの超音波駐車センサー システム
1.緑および赤灯の検出
2.自動データ収集
3.スマートなガイド

4. 標準的なネットワークの駐車管理ソフトウェア: 中国語/英国の支えられる、Windows XP/sever2003;

5. 高速: TCP/IP ネットワーク コミュニケーション 100MB/S、RS-48 より速く: 9600/1024/BS;

6. 管理便利、よい伸展性: 高度 B/S 管理モードは GOOGLE のブラウザによってアクセス使用され。 TCP/IP ネットワークによって、それは自動的に仕事である場合もあります例えば管理は（充満、問い合わせの記録、報告形式、等印刷します。）、維持、改善は、等テストします。

7. 高度 B/S 管理モードを使用して、ブラウザによる訪問は TCP/IP ネットワークによって（充満、問い合わせの記録、報告形式は、等印刷します）、維持します、改善します、テストします例えば自動的に管理し。

8. 盛り土ライトは固定時間に自動的に開閉しましたり。

9. 正しい configuation の後で、コントローラーは独自にオフラインで働くことができます。

システム機能の概観

1.1 指導に細長い穴をつけます
制御の LED 表示、超音波センサーは、センサー データを集め、データを更新して、改善します
駐車場の稼働率。
1.2 オフラインで操作
データ センタはあらゆる地帯のスロット統計情報を自動的に救い、コレクション ターミナルは
あらゆるターミナルのスロット コレクション情報を自動的に救って下さい。
1.3 信号（赤緑のライト）を制御して下さい
2 つの線路継電器信号の制御表示を出力しました。
1.4 警告時故障中の表示燈
作動の状態を推定する表示燈の明滅の頻度に従って維持することは便利です
そして管理して下さい。

取付けおよび設定

取付け
ケーブルを置き、設計機構に従って取付けて下さい; レイアウトを、便利な取付け適度に整理して下さい。
取付けは、缶バスおよび RS485 バスの一致させた抵抗にもっと注意を払います。 既に缶を含んで
一致させた抵抗（120 オーム）、ユーザーの 2 最も長いコントローラーの CANL をショートさせるちょうど必要性をバスで運べば RES はできます
バス・ネットワーク。 一致させた抵抗（180 オーム）は PGS-320 によって制御されるあらゆるライン RS-485 バスに接続されます
平行モードのコントローラー。 あなたの使用では、ちょうど 1 抵抗（180 オーム）を接続します LED スクリーンか最も長いのに必要として下さい
バスの探知器。

ターミナル設定
図表 3 のディップ スイッチ
図表 2 として、底のすべてのディップ スイッチはデータ センタと acquiescently みなされる 0# ターミナルです。 A5-A0 のため、
前部および最低位で高位後ろ、S1 および S0 前もって調整されたスイッチはです

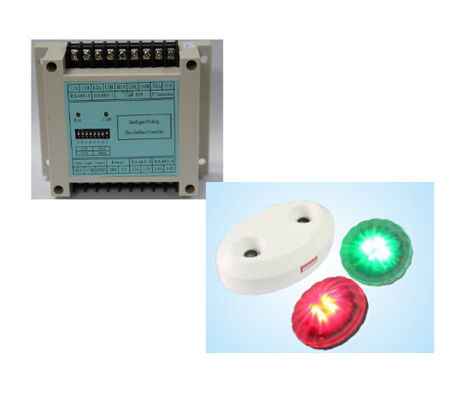

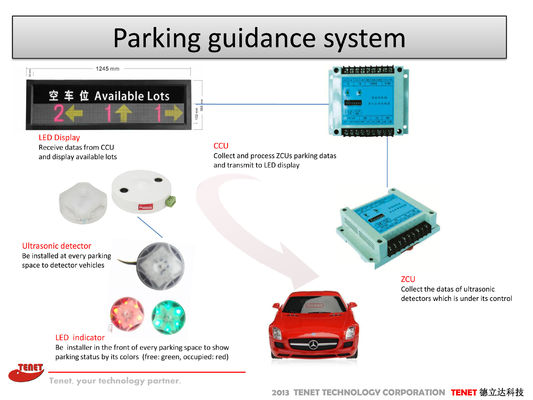

1.Ultrasonic センサーおよびライト。（緑および赤い色のライト）。利用できる駐車場を検出して下さい。

車があればライトは車がそれから緑化しなければ、赤いです。

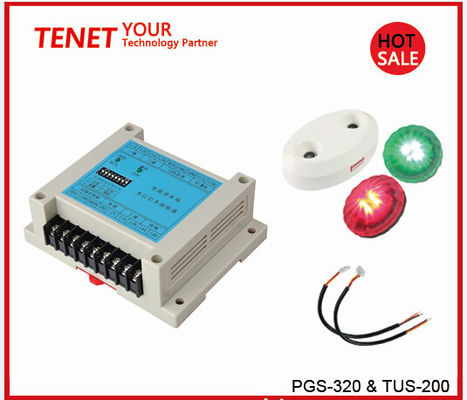

中心のコントローラー Unit.Others として 2.Controller 板 PGS-320.Set 1 コントローラーは地帯のコントローラです。

1 つの地帯のコントローラは RS485 ケーブルの 5 ラインと接続できます。

1 つの RS-485 ケーブルは 20 台のセンサーによって大いによりよくあります接続できます。

3.Led 指導の表示--carpark の入口または交差の駐車指導
