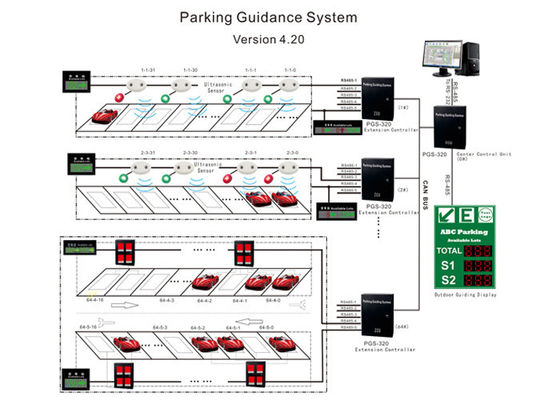

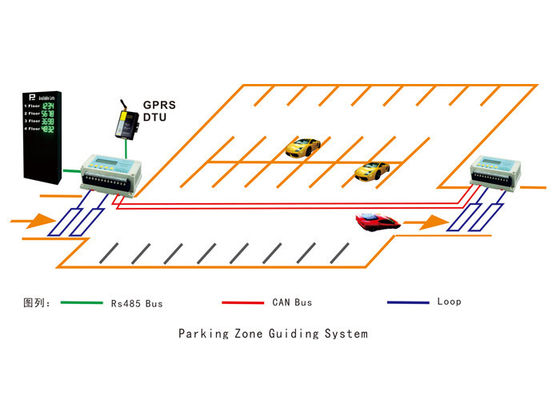

駐車場のガイダンス制度

PGS シリーズ–駐車場のガイダンス制度

部品

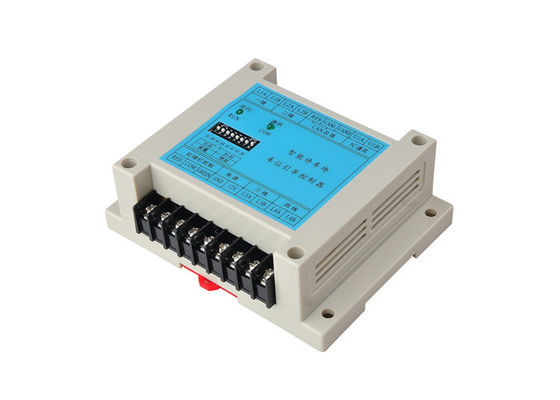

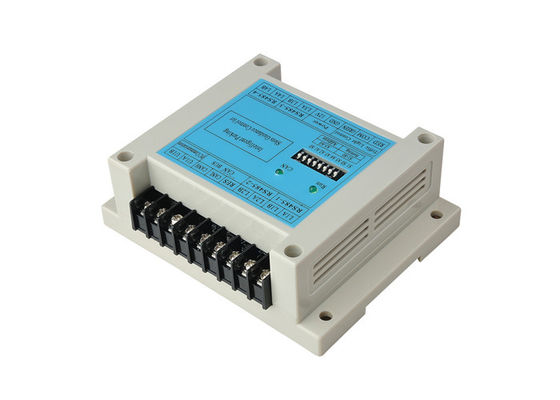

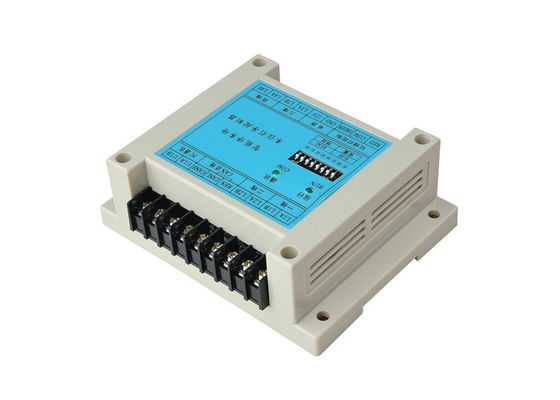

1 つの PGS のコントローラー

技術的な変数

• 電源: DC12V/1A
• バス・ネットワークは 3000 メートルまでである場合もありますできます
• 置かれる 58 の地帯および 62 の延長は管理された by1 ホストである場合もあります
• 32 の駐車場および 8pcs 駐車指導の表示は各 RS485 バスによって管理されてできます
• オフ・ラインの記録は 60 日まで貯えることができます

主な特長

• 産業等級 32bits の腕マイクロプロセッサ
• 埋め込まれた実時間オペレーティング システムの (RTOS)
• バス・ネットワークはできます
• 統合して 5 ライン高速リアルタイム RS-485 は港をバスで運びます
• オフ・ラインの仕事はコンピュータおよび仕事から、独自に断ち切ることができます
• 駐車場データはリアルタイムに集められ、出されます
• GPRS-DTU モジュールは中央処理装置 (CCU) に接続することができます

取付けおよび設定

1. 取付け

ケーブルを置き、設計機構に従って取付けて下さい; レイアウトを、便利な取付け適度に整理して下さい。 取付けでは、缶バスおよび RS485 バスの一致させた抵抗にもっと注意を払って下さい。 既に缶を含んでバスは抵抗（120 オーム）、ユーザーの 2 最も長いコントローラーの CANL をショートさせるちょうど必要性に一致させ、RES はバス・ネットワークできます。 一致する

抵抗（180 オーム）は平行モードと PGS-320 コントローラーによって制御されるあらゆるライン RS-485 バスに接続されます。 あなたの使用では、ちょうど 1 抵抗（180 オーム）を接続しますバスの LED スクリーンか最も長い探知器に必要として下さい。

2. ターミナル設定

図表 1 の PGS-320 絹の印刷物

図表 2 のディップ スイッチ

図表 2 として、底のすべてのディップ スイッチはデータ センタと acquiescently みなされる 0# ターミナルです。 A5-A0 のために、前部および最低位で高位後ろ、S1 および S0 前もって調整されたスイッチはです。

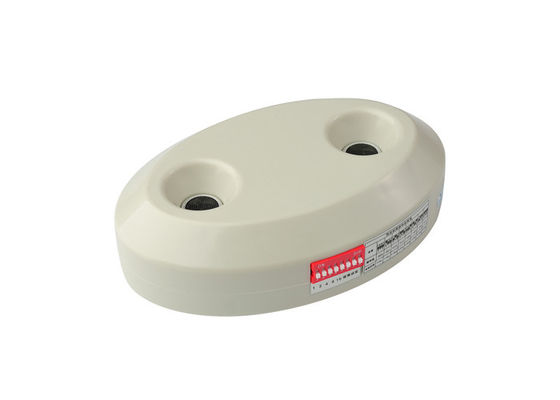

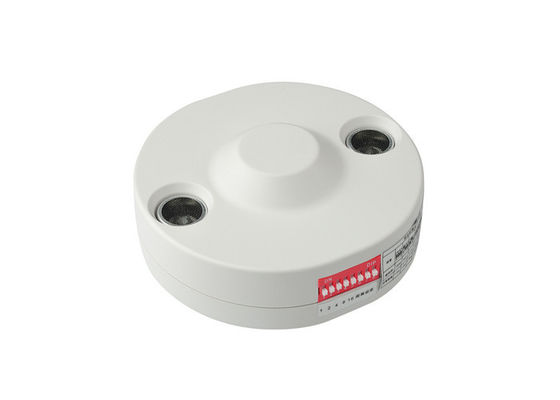

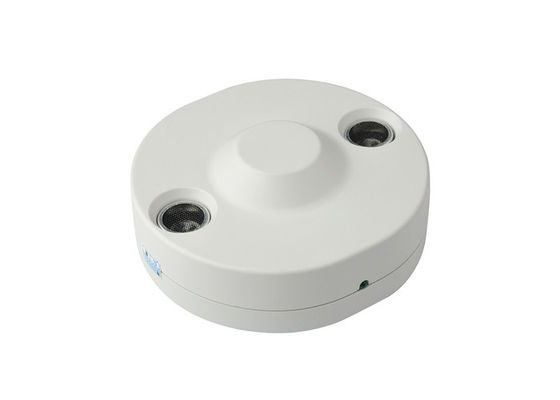

2 超音波センサー

技術的な変数

• 操作電圧: DC12V/24V、最高のない over26V
• 作動の臨時雇用者: 50℃への -20℃
• 貯蔵の臨時雇用者。: - 85℃への 40℃
• 作動の相対湿度: 30%-90% 
• 使用された状態: 駐車場（範囲 1.0m to3.5m）の上に取付けられている

主な特長

• 産業基準の設計はいろいろな種類の悪い環境に、合わせます; 
• 駐車場の宇宙船のリアルタイムの検出のため; 
• 最高 RS485 コミュニケーション バスを 32 PC の超音波センサーを接続できます使用して下さい;
• コントローラーを独自に働くために接続できません。

取付け

いいえ。	カード ディスペンサーの働く状態	ブザーの出力	港の出力
1	調整	連続したリング「警笛音警笛音」	いいえ
2	欠乏カード（カードを分配できます）	間隔リング「警笛音」	より低い
3	込み合いカード（カードを分配できません）	間隔リング「警笛音警笛音」の	間違い
4	時間外で間違い（カードを分配できません）	間隔リング「警笛音、警笛音、警笛音」
5	十分の倉庫（カードを分配できます）	間隔リング「警笛音、警笛音、警笛音、警笛音」
6	空	間隔リング「警笛音、警笛音、警笛音、警笛音、警笛音」	より低い
いいえ。	カード ディスペンサーの働く状態	ブザーの出力	港の出力
1	調整	連続したリング「警笛音警笛音」	いいえ
2	欠乏カード（カードを分配できます）	間隔リング「警笛音」	より低い
3	込み合いカード（カードを分配できません）	間隔リング「警笛音警笛音」の	間違い
4	時間外で間違い（カードを分配できません）	間隔リング「警笛音、警笛音、警笛音」
5	十分の倉庫（カードを分配できます）	間隔リング「警笛音、警笛音、警笛音、警笛音」
6	空	間隔リング「警笛音、警笛音、警笛音、警笛音、警笛音」	より低い
